一、 系統原理
1、 分質供水
分質供水是根據生活人們對水的不同需要，采用特殊工藝將普通自來水進行加工處理成可直接飲用水的純凈水，然后由專門的管道輸送到戶，并單獨計量。這種直接飲用的純凈水分純水或凈水，即按照中華人民共和國GB 17323飲用純凈水標準，以符合生活飲用水衛生標準的水為原料，通過反滲透膜凈化處理后，稱為純水。按照建設部CJ 94飲用凈水標準，用同樣符合生活用水衛生標準的水為原料，通過納米材料制作的納濾膜凈化處理后，稱為凈水。以上純水或凈水密封于容器中且不含任何添加物，再通過專門管道供每家每戶飲用，由于其水質純凈，口感甜潤，每天的產水每天飲用完，管網系統每天定時用臭氧殺菌消毒保鮮，預防直飲水的二次污染，使每天的直飲水新鮮可口。分質供水非常適應于現代城市住宅小區管道直接飲用水的需求，從而提高人民生活質量。
2、 預處理裝置：
預處理裝置是將自來水經過多級過濾，使原水達到初級凈化的裝置。其由原水罐、增壓泵、電子水處理儀、銅鋅沉淀過濾、活性炭吸附過濾、微孔精密過濾，經預處理后的水滿足后置反滲透膜進水要求。
3、 水質深度處理裝置
水質深度處理裝置是將經預處理后的水，由高壓泵加壓作用于反滲透、膜（簡稱RO）或反滲透膜納濾（簡稱NF）的反滲透功能達到純凈水的目的，電導率檢測儀、臭氧裝置、紫外線消毒殺菌器和微電腦控制電器組合而成。通過去除水中有機物（如三鹵甲烷中間體、膠體、懸浮物、微生物、細菌、藻類類、霉類等）、熱源、病毒、異色異味等，經處理的水質符合衛生部《飲用凈水水質標準（CJ 94-1999）》。
4、純凈水加工工藝
4.1）純水的制造方法：反滲透（簡稱RO）。
反滲透膜技術是當今最先進、最節能、效率最高的膜分離技術。其原理是在高于溶液滲透壓的壓力下，借助于只允許水分子透過反滲透膜的選擇截留作用，將溶液中的溶質與溶濟分離，從而達到純凈水的目的。反滲透膜是由具有高度有序矩陣結構的聚洗胺和成纖維素組成的。它的孔徑為0.0001微米（相當于大腸桿菌大小的千分之一，病毒的百分之）。利用反滲透膜的分離特性，可以有效的去除水在中的通解鹽、膠體、有機物、細菌和病毒等。
4.2）凈水的制造方法：納濾膜反滲透法（簡稱NF）。
納濾膜技術是介于反滲透膜與超濾膜之間的性能，是當今納米時代的貢獻，也上最先進、最節能、效率最高的膜分離技術。其原理是在高于溶液滲透壓的壓力下，借助于只允許水分子透過納濾膜的選擇截留作用，將溶液中的溶質與溶濟分離，從而達到凈化水的目的。納濾膜是由具有高度有序矩陣結構的聚洗胺合成納米纖維素組成的。它的孔徑為0.001微米（相當于大腸桿菌大小的白分之一，病毒的十分之一）。利用納米濾膜的分離特性，可以有效的去除水中的溶解鹽、膠體、有機物、細菌和病毒等，納濾NF膜比反滲透RO膜優異之處，在于除去有害物質相同之下，納濾NF膜保留了水分子中人體所需生命元素。
二、 工藝流程（附工程給水系統圖）
1、 自來水進入增壓泵（一備一用）生壓后到預濾凈化水機裝置進行凈化處理：
2、 高頻電子水處理器，主要功能是殺菌、滅藻，防垢，除垢，抑制微生物的繁殖起到凈化水的作用：延長UDF活性碳、HD鈦棒芯、NF膜的使用壽命。
3、 銅鋅介質沉淀過濾器，濾去水中雜質，去除水中余氯、硫化氫、重金屬、抑制微生物的繁殖、減少礦物質結垢，約20年內不用更換濾料（使用壽命與水源水質有關）；
4、 活性炭過濾器，濾除水中化學有機物、重金屬、色度、異味、氯離子等，主要功能改善口感。約2年內不用更換濾料（使用壽命與水源水質有關）：
5、 精密過濾器，5微米HD鈦棒芯過濾，攔截大于5微米的物體，延長膜的壽命，約3年內不用更換濾料（使用壽命與水源水質有關）
6、 高壓水泵（一備一用），提供膜透過水的工作壓力。促進水的滲透，保持產水率。有欠水壓保護功能（依要求分一級或二級高壓泵加壓滲透處理）。
7、 沖洗電磁閥，反滲透RO膜或納濾NF膜在產水過程中會截留大量的小于5微米的微粒，如不及時沖洗，在壓力的作用下附著在表面形成污垢，嚴重影響膜的滲透。通過電腦定時對電磁閥的控制能及時沖洗膜表面附著的微粒，阻止膜表面污垢的形成，延緩膜的衰減，延長膜的壽命。
8、 反滲透RO膜或納濾NF膜，膜的分離孔徑在10-6cm-10-7cm，能除去中 有機物（如三鹵甲烷中間體、膠體、懸浮物、微生物、細菌、藻類、霉類等）、熱源、病毒等物質，流體經前三級預處理后的水經反滲透RO膜或納濾NF膜主機深層分離處理后，使有益于人體健康的水通過，不利于人體健康的水排除，脫鹽率60-98%。生產出純凈水進入無菌水箱：（根據具體情況，膜過濾分一級或二級滲透處理，水利用率為75%）。約3年內不用更換膜元件（使用壽命與水源水質有關）：
9、 水質檢測，不定期的檢測凈水生產的水質狀態。
10、 臭氧發生器裝置，氧氣經電解生成臭氧氣，經氣液混合于水箱水中，臭氧氣一級吸收率達90%以上，增加了水中的活性氧。臭氧裝置由制氧機、臭氧發生器、氣液混合裝置、儲水罐組成。供水系統為了防止凈水的二次污染，延長凈水的存放時間，由微電腦通過氣液混合自動完成臭氧氣與凈水的混合，在開始使用時以較高濃度的臭氧水，消毒有關的管路、容器，以后維持臭氧在水中的濃度為0.05-0.15ppm，起到保鮮殺菌的效果，臭氧殺菌不產生有害氣體物質、無污染、無殘留物，環保節能等優點。
11、 精密過濾器，0.5HD鈦棒芯過濾，攔截管網內循環水中大于0.5微米的物體，保持回到水箱水的純凈，約5年內不用更換過濾料：
三、 電腦自動控制系統
住宅小區分質恒壓供水裝置系統由一臺電腦監控器（需特別定購）、一臺可編程序控制器、一臺觸摸式操作文本顯示屏、一臺變頻調速水泵控制裝置管理全部設備的啟動、沖洗、補水、臭氧混合。恒壓變頻控制裝置能按設定的壓力自動進行恒壓供水。系統會自動將管網內的水進行循環，由主機生產的凈水存于臭氧保鮮罐內，，用氣液裝置使氣液混合，使臭氧微細氣泡20~30μm溶解于飲用凈水中達到最佳氣液混合效果，維持臭氧氣在水中濃度0.05-0.15ppm，在臭氧混合的同時啟動循環泵，對管網及管網內的存水重新經臭氧水循環保鮮殺菌處理1~2小時，保證供水管網無菌、衛生、安全。補水時經臭氧氣液混合補水，確保供水系統的水為新鮮飲用凈水，因此水中的臭氧濃度較低，不會影響水的口感，達到理想的效果。系統有水壓檢測、水位檢測、水質檢測，能自動對各水箱進行補水。能對水處理設備的運行、沖洗自動管理。恒壓變頻器壓力設定調整簡單，不用水時自動停機，有缺水失壓保護，過載過熱保護，高低電壓保護、漏電保護、缺相保護，運行狀態由屏幕顯示中文提示一目了然，人機介面十分友好，全套系統無人操作，無須專人值守，節省運行成本，還能與上位機（計算機電腦監控器）通訊，亦可配合遠程抄表系統或IC卡預付費凈水表，便于物業管理。
四、 設計方案及技術要求
1、 總量測算：
按小區400幢別墅計算總人數，約有 2000人。根據中華人民共和國國家標準（GB 15-88），住宅飲用水按照每人每日兩升計算，再加上洗刷、淘米、燒湯、淋浴等間接用水，考慮到不確定因素，以每人每日6升凈水用水量基準，則凈水總用水量為12.m3/d擬建1套QD-HY065N納濾膜（簡稱NF）反滲透凈水機組，每小時產直飲凈水1.2m3/hr，一個8m3臭氧保鮮儲水箱，一個6m3富氧直飲凈水給水量為12m3/d，每小時最大給水6m3/hr，保證每天飲用凈水的供應和每天都是新鮮飲用凈水。
2、 實施方法：

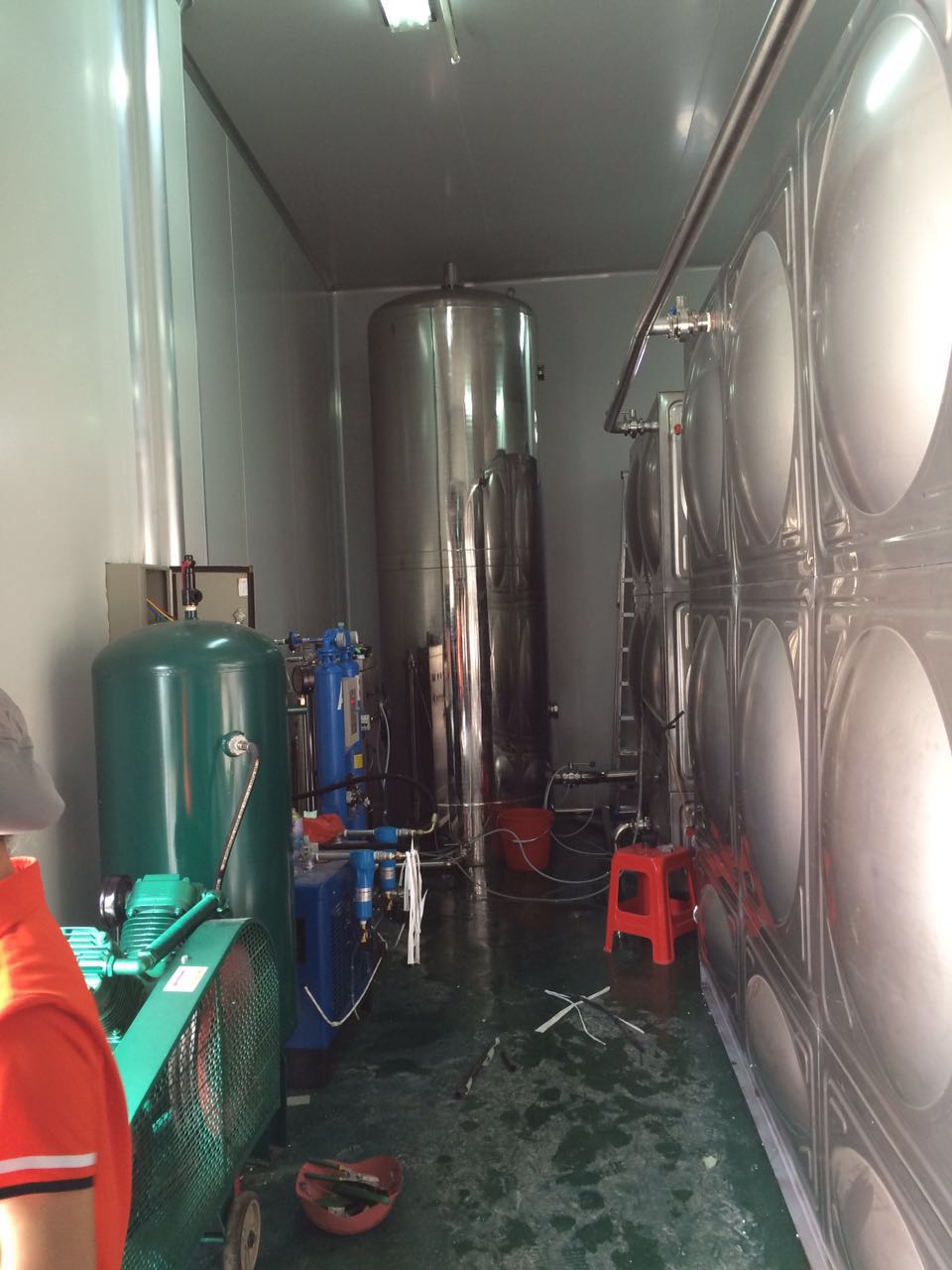

根據小區建設布局情況以及工藝要求，采用集中凈化處理，主管道延伸，分支獨立入戶供水，循環回水集合返回的閉環方式。即在小區園內建一個潔凈，有地溝排水設置、含臭氧或紫外線消毒殺菌、空氣通風凈化裝置，面積12米×5米=60平方米的中央處理水站，用于凈化水的加工處理，原水水罐的沉淀，直飲凈水水箱儲存，臭氧消毒保鮮，流經臭氧后，由變頻恒壓輸出。
2.1）廚房內的直飲凈水龍頭位置與自來水及熱水龍頭裝于同一水平水槽內。
2.2）直飲凈水供水管道不得與生活用水管道直接相連。
2.3）接管道直飲機的出水接口（1/2“）可引至室內任一位置。
3、技術要求：
3．1）管道要求所有凈水管道必須符合國家衛生安全規范，供水管及室內管宣布置在用量大的或不允許間斷供水，另需管道中保持低濃度臭氧水（凈水）來抵觸細菌的滋生。
3．2）地溝排水設置出水口應裝漏網，出水口直徑應大于DN50，DPT2“。
4、水站：
水站的位置應盡量靠近水源供水主管道，可設在地下室，需要60平方米。采用國際最先進的納濾NF滲透膜凈水機組，核心部件如：納濾滲透膜、水泵、臭氧、紫外線及自動控制儀器均采用美國、日本、德國、上海、北京、廣州等專業公司名牌產品。系統的所有功能及操作都能實現自動化，具有自動沖洗、自動生產凈水、有水源斷水停機、水箱水滿停機、水箱缺水補水、輸出壓力恒定、不用水停機、水泵的轉數是隨用水量而變化、產水中自動加臭氧保鮮、管網定時自動循環殺菌消毒等功能。以保證生產出的直飲水保持國家飲用凈水標準。SUS不銹鋼儲水箱安裝有空氣過濾器和水位控制器，保障凈水不受空氣污染，并具有良好的密閉性、優越的防腐性和水位儲存的可靠性。
綜上所述，管道直飲水的初期投資額度水，市場需求旺盛，消費支出低等特點，足以促成直飲水的前面普及。
